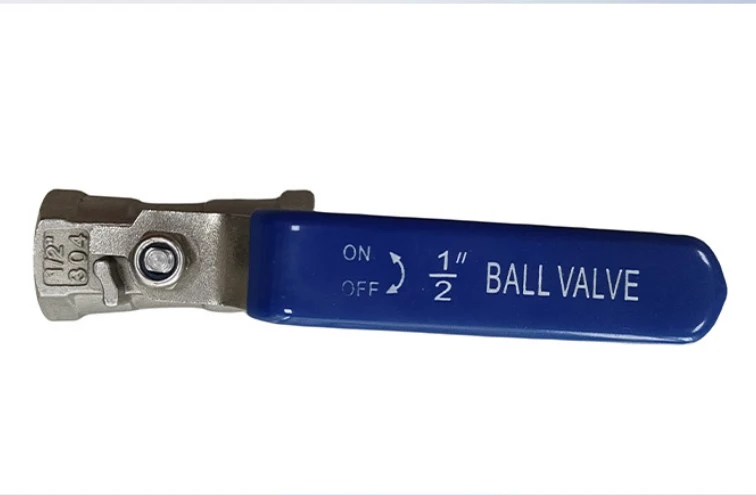

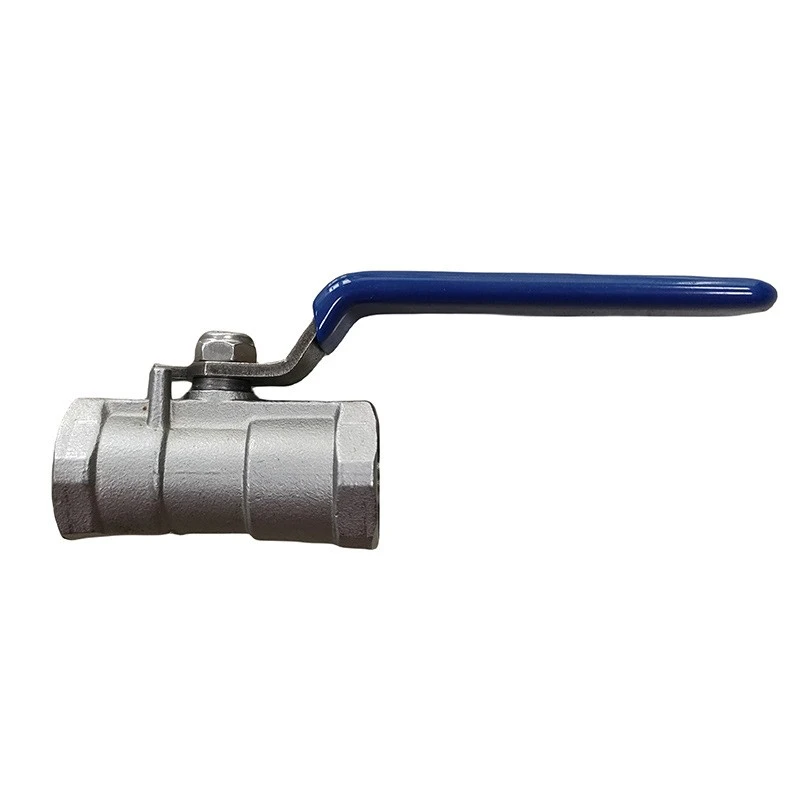

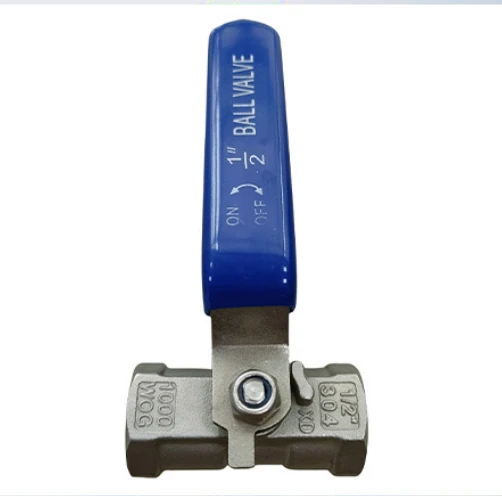

שסתום כדור עם הברגה אחד
חומר: חומר נירוסטה 304
סוג: שסתום כדור ידני
מבוא מוצר
שסתום כדורי מושחל במקשה אחת הוא שסתום תעשייתי נפוץ, המשמש בעיקר לחיתוך ובקרה של נוזלים במערכות צינורות. יש לו את המאפיינים של מבנה קומפקטי, איטום טוב ותפעול קל.
ה"חתיכה האחת" של שסתום מסוג זה מתייחסת לגוף השסתום המחושל כמכלול, בעל חוזק גבוה ולא קל לדליפה; המונח 'פתיל פתיל' מציין ששיטת החיבור שלו היא ממשק פתיל פנימי (כגון G, NPT ותקנים אחרים), שקל להתקין אותו בצינורות-קטנים בקוטר ומתאים לסביבות מדיה שונות כגון מים, נפט וגז.
מבנה הליבה
גוף שסתום-אחד:גוף השסתום מזויף או יצוק באופן אינטגרלי, לא-ניתן להסרה, ללא ברגי גוף, וכולל את המבנה הקומפקטי ביותר.חיבור שרשור:שני הקצוות מושחלים פנימית להברגה ישירה לתוך צינורות, מה שמאפשר התקנה נוחה.
הפעלה/כיבוי סיבובית של 90 מעלות:פתיחה או סגירה מלאה על ידי סיבוב הידית ב-90 מעלות, המאפשר פעולה מהירה.
עיצוב קדח מופחת:מעבר הכדור הפנימי הוא בדרך כלל קטן יותר מקוטר הצינור הנומינלי (למשל, קדח בפועל כ-DN20 עבור DN25).
פרמטרים עיקריים
| דֶגֶם | Q11F(Q – שסתום כדורי, 1 – הברט נקבה, 1 – גוף אחד-, F – אטם פלואורופלסטי) |
| קוטר נומינלי | DN6 ~ DN100 (1/8" ~ 4") |
| דירוג לחץ | PN1.6 ~ 4.0MPa (16 ~ 40 kgf/cm²) |
| טווח טמפרטורות | -20 מעלות ~ 180 מעלות (חותם PTFE) |
| גוף שסתום | נירוסטה 304, 316, פליז |
| לֶאֱטוֹם | PTFE (פוליטטראפלואורואתילן) |
תכונות
- גודל קומפקטי וקל משקל, מתאים לחללים סגורים.
- אין נקודות דליפה חיצוניות; מבנה אינטגרלי מבטיח ביצועים עמידים בפני דליפות מצוינים.
- עלות נמוכה ומחיר חסכוני.
- התקנה מהירה; חיבור הברגה אינו דורש ריתוך.
- התנגדות זרימה נמוכה; כמעט ישר-דרך זרימה במצב פתוח מלא.
תרחישי יישום
- בקרת הפעלה-כיבוי עבור מדיה כללית כגון מים, נפט, גז, קיטור וכו'.
- מכשירים, מדחסי אוויר, ציוד קטן וצינורות ביתיים/מסחריים.
- יישומים רגישים לעלות ולמקום, עם תדירות תחזוקה נמוכה.

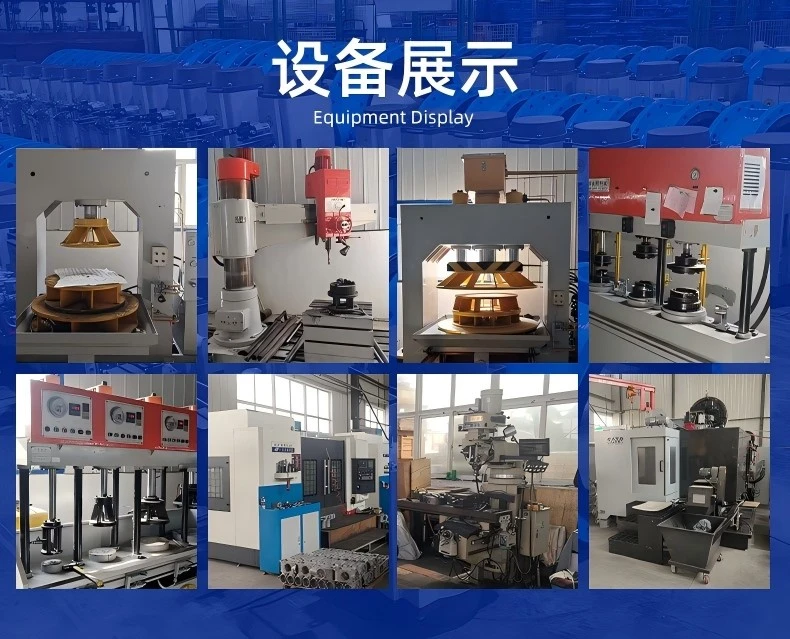

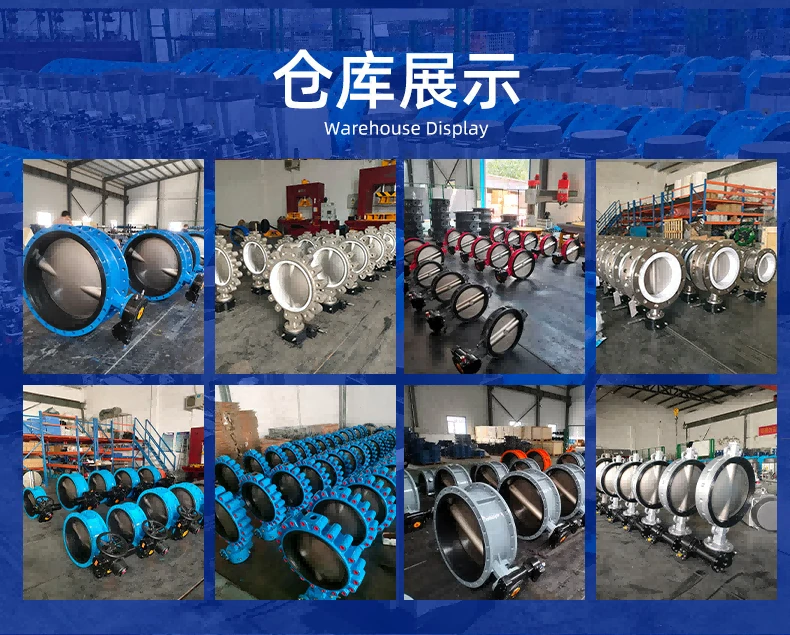

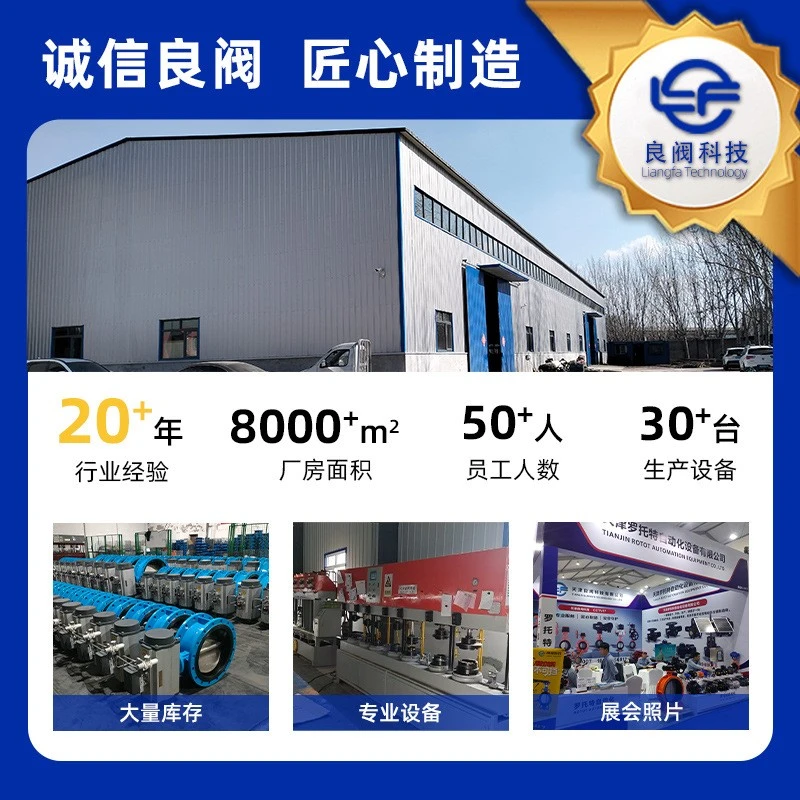

סיור במפעל
אריזת מוצר ומשלוח
תערוכה ויישום
