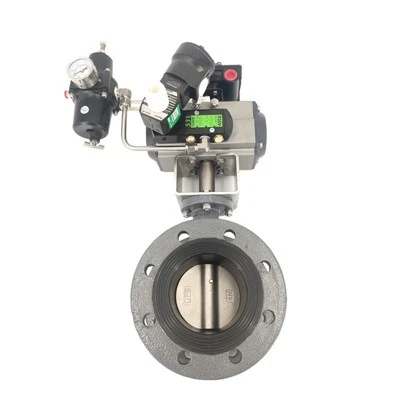

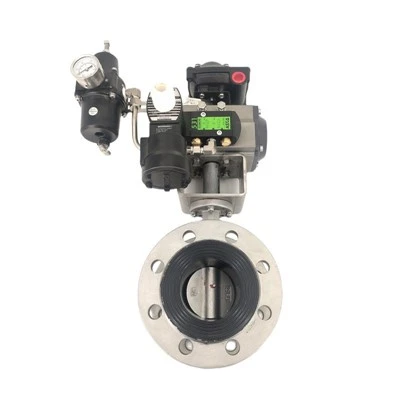

שסתום פרפר פנאומטי
מהו שסתום פרפר פנאומטי?
שסתום פרפר פנאומטי הוא סוג של שסתום המנצל לחץ אוויר כדי לשלוט בזרימת הנוזלים דרך צינור או צינור. הוא מורכב מדיסק או צלחת המסתובבים סביב ציר מרכזי כדי לשלוט בכמות הנוזל שעוברת דרך השסתום. השסתום מופעל בדרך כלל באמצעות מפעיל פניאומטי שפותח או סוגר את השסתום על סמך שינויים בלחץ האוויר.
היתרונות של שסתום פרפר פנאומטי
הפעלה מהירה וקלה
שסתומי פרפר פנאומטיים ניתנים לפתיחה או סגירה במהירות ובקלות באמצעות סיבוב פשוט של ידית או לחיצת כפתור. זה הופך אותם לאידיאליים עבור יישומים שבהם זמני תגובה מהירים הם קריטיים, כגון במצבי חירום.
תחזוקה נמוכה
עם פחות חלקים מרוב סוגי השסתומים האחרים, שסתומי פרפר פנאומטיים דורשים פחות תחזוקה ויש להם פחות סיכוי להיכשל. הם גם פחות רגישים לבלאי, קורוזיה ודליפה.
עיצוב פשוט
שסתומי פרפר פנאומטיים הם בעלי עיצוב פשוט, מה שהופך אותם לקלים להתקנה ולשילוב במערכות קיימות. הם גם תופסים פחות מקום מאשר סוגים אחרים של שסתומים, מה שהופך אותם לאידיאליים עבור יישומים שבהם המקום מוגבל.
הגבל אפשרויות מתג
ניתן לצייד שסתומי פרפר פנאומטיים במתגי גבול המספקים משוב לגבי מיקום השסתומים, המאפשרים בקרת תהליך ואוטומציה טובים יותר.
מדוע לבחור בנו?
איכות גבוהה
המוצרים שלנו מיוצרים או מבוצעים בסטנדרטים גבוהים מאוד, תוך שימוש במיטב החומרים ותהליכי הייצור.
שירות מקוון 24 שעות ביממה
אנו מנסים להגיב לכל החששות תוך 24 שעות והצוותים שלנו תמיד עומדים לרשותכם בכל מקרה חירום.
בקרת איכות
יש לנו כוח אדם מקצועי למעקב אחר תהליך הייצור, בדיקת המוצרים ויוודא שהתוצר הסופי עומד בתקני רמת האיכות הנדרשים, הנחיות ומפרטים.
ניסיון עשיר
מוקדש לבקרת איכות קפדנית ושירות לקוחות קשוב, הצוות המנוסה שלנו תמיד זמין לדון בדרישות שלך ולהבטיח שביעות רצון מלאה של הלקוחות.
שסתום פרפר בסגנון רקיק
שסתום הפרפר בסגנון רקיק הוא הסוג הנפוץ ביותר של שסתום פרפר המשמש ברוב היישומים. שסתום זה כרוך בין שני אוגנים, מה שמקל על ההתקנה בין צינורות. דיסק השסתום ממוקם במרכז הצינור וניתן לפתוח או לסגור אותו על ידי רבע סיבוב של המפעיל. סוג זה של שסתום משמש ביישומי לחץ בינוני וטמפרטורה נמוכה.
שסתום פרפר בסגנון לוגי
שסתומי פרפר בסגנון לוגי דומים בעיצובם לשסתומים בסגנון רקיק, אך יש להם זיזים על גוף השסתום שניתן להשתמש בהם כדי להדק את השסתום לצינור. זיזים אלה מושחלים, וברגים משמשים לחיבור השסתום לצינור. שסתומים בסגנון לוגי משמשים ביישומי לחץ גבוה ודורשים פחות מקום להתקנה מאשר שסתומים בסגנון רקיק.
שסתום פרפר מאוגן
שסתום הפרפר מאוגן דומה לשסתום בסגנון רקיק, אך יש לו אוגנים משני הצדדים שניתן להבריג לצינור. סוג זה של שסתום משמש ביישומים בלחץ גבוה ובטמפרטורה גבוהה כאשר השסתום צריך להיות מחובר היטב לצינור.
שסתום פרפר בעל ביצועים גבוהים
שסתומי פרפר בעלי ביצועים גבוהים מיועדים ליישומים תובעניים יותר שבהם יש צורך בכיבוי חזק. שסתומים אלה משתמשים במושבי מתכת ולא באלסטומרים ויכולים להתמודד עם טמפרטורות ולחצים גבוהים יותר מאשר שסתומי פרפר סטנדרטיים. שסתומי פרפר בעלי ביצועים גבוהים משמשים בתעשיות כגון ייצור חשמל, נפט ועיבוד כימי.
חומר של שסתום פרפר פנאומטי
החומר המשמש לשסתומי פרפר פנאומטיים משתנה בהתאם ליישום הספציפי. בדרך כלל, גופי שסתום פרפר עשויים מברזל יצוק, ברזל רקיע, פלדת פחמן, נירוסטה או פלסטיק. חומרי האיטום של המושב והדיסק עשויים לכלול epdm, nbr, ptfe, מתכת או שילובים של חומרים אלה. בחירת החומר מושפעת מגורמים כמו טמפרטורה, לחץ, מדיה, סביבה קורוזיבית ודרישות היגיינה.
יישום של שסתום פרפר פנאומטי
תעשיות כימיות
שסתומי פרפר פנאומטיים נמצאים בשימוש נרחב בתעשיות כימיות כדי לשלוט בזרימת כימיקלים וממיסים. ביישומים אלה, השסתומים משמשים כדי למנוע מהכימיקלים לדלוף או לזרום בכיוון הלא נכון, מה שעלול לגרום לבעיות חמורות כמו זיהום או תאונות.
תעשיות פרמצבטיות
שסתומי פרפר פנאומטיים משמשים גם בתעשיות התרופות לשליטה בזרימת נוזלים וגזים בתהליכים שונים. ביישומים אלה, השסתומים משמשים לשמירה על תנאים סניטריים קפדניים ולמניעת כל זיהום של המוצרים.
תעשיות מזון ומשקאות
שסתומי פרפר פנאומטיים נמצאים בשימוש נרחב בתעשיות מזון ומשקאות כדי לשלוט בזרימת הנוזלים בתהליכים שונים כגון ערבוב, אריזה וניקוי. שסתומים אלו נועדו לעמוד בתקנים הסניטריים המחמירים הנדרשים בתעשיות אלו.
תעשיות HVAC
שסתומי פרפר פנאומטיים משמשים במערכות hvac (חימום, אוורור ומיזוג אוויר) כדי לווסת את זרימת האוויר והמים. ביישומים אלה, השסתומים משמשים לשליטה על רמות הטמפרטורה והלחות באזורים שונים של הבניין.
מפעלים לטיפול במים
שסתומי פרפר פנאומטיים משמשים במפעלי טיפול במים לשליטה בזרימת המים והכימיקלים בתהליכים שונים כגון סינון, חיטוי ושקיעה. שסתומים אלה נועדו לעמוד בפני סביבות קורוזיביות ולהבטיח פעולה אמינה.
תעשיות נפט וגז
שסתומי פרפר פנאומטיים משמשים בתעשיות נפט וגז כדי לשלוט בזרימת נוזלים וגזים בתהליכים שונים כגון קידוח, זיקוק ותחבורה. שסתומים אלו מתוכננים לעמוד בלחצים וטמפרטורות גבוהים ולהבטיח פעולה בטוחה ואמינה.
פתיחת השסתום
כדי לפתוח את השסתום, המפעיל מקבל אות ממערכת הבקרה, אשר לאחר מכן מפעילה לחץ אוויר על הצילינדר. הצילינדר ממיר את הלחץ הזה לתנועה ליניארית, הדוחפת אל גזע השסתום, וגורמת לדיסק להסתובב בכיוון השעון, וכך השסתום נפתח.
ויסות הזרימה
ברגע שהשסתום פתוח, הוא מווסת את הזרימה על ידי שליטה על זווית הדיסק. ניתן לסובב את הדיסק עד 90 מעלות לפתיחה מלאה או סגירה מלאה של השסתום, או כל עמדה שביניהם כדי לאפשר זרימה מווסתת.
מכוון את הזרימה
ניתן לתכנן את הדיסק של השסתום כך שיכוון את זרימת הנוזל דרך הצינור. לדוגמה, ניתן לעצב את הדיסק כדי להבטיח שהזרימה מכוונת מצד אחד של השסתום לצד השני, להפחית את המערבולת ולמזער את השפעת הזרימה על הצינור.
סגירת השסתום
כדי לסגור את השסתום, המפעיל הפנאומטי מקבל אות נוסף אשר לאחר מכן מפחית את לחץ האוויר בצילינדר. הקפיץ בתוך המפעיל דוחף את גזע השסתום בחזרה למצבו המקורי, וגורם לדיסק להסתובב נגד כיוון השעון, ובכך לסגור את השסתום.
ניטור
בנוסף לוויסות זרימת הנוזל, השסתום יכול גם לספק משוב למערכת הבקרה על תנאי התהליך. לדוגמה, זה יכול לציין את מיקום השסתום, את הלחץ בתוך הצינור ואת הטמפרטורה.
רכיבים של שסתום פרפר פנאומטי
גוּף
גוף השסתום הוא המעטפת החיצונית המאכלסת את שאר הרכיבים. הוא עשוי בדרך כלל מברזל יצוק, נירוסטה או פלסטיק, בהתאם ליישום.
דיסק
הדיסק הוא הרכיב השטוח והמעגלי המווסת את זרימת הנוזלים, הגזים והתרחצים. הוא עשוי בדרך כלל ממתכת או חומרים סינתטיים כגון ptfe או epdm.
גֶזַע
הגזע הוא הרכיב המחבר את הדיסק למפעיל. הוא שולט בתנועת הדיסק, והוא יכול להיות מתוכנן לתנאי הפעלה שונים, כמו לחץ גבוה או טמפרטורה גבוהה.
מַפעִיל
המפעיל הוא הרכיב של השסתום השולט בפתיחה ובסגירה של הדיסק. הוא מופעל בדרך כלל על ידי אוויר דחוס או גז וניתן להפעיל אותו מרחוק או ידני.
כלבי ים
האטמים הם הרכיבים המונעים דליפה סביב השסתום. הם עשויים בדרך כלל מגומי או אלסטומרים אחרים והם נועדו לעמוד בפני הנוזל או הגז הספציפיים הזורמים דרך השסתום.
מיסבים
מיסבים הם הרכיבים התומכים בגבעול ובדיסק ומאפשרים להם להסתובב בצורה חלקה. הם עשויים בדרך כלל ממתכת או פלסטיק ומיועדים לחיכוך נמוך כדי להפחית בלאי.
תחזוקה של שסתום פרפר פנאומטי
בדוק את מושבי השסתום באופן קבוע
מושבי השסתום אחראים על איטום השסתום ומניעת דליפה. אם מושבי השסתום ניזוקים או שחוקים, עלולות להתרחש דליפות. בדיקה קבועה של מושבי השסתום לבלאי חשובה למניעת דליפות.
יש לשמן את השסתום
שימון שסתום הפרפר הפנאומטי מסייע במניעת קורוזיה ומפחית את הבלאי של החלקים הנעים. השתמש בחומר סיכה איכותי התואם לחומר השסתום.
בדוק את המפעיל
המפעיל אחראי לפתיחה וסגירה של השסתום. בדוק באופן קבוע את המפעיל עבור כל סימני נזק או בלאי. ודא כי המפעיל פועל כהלכה על ידי בדיקת פעולתו באופן קבוע.
נקה את גוף השסתום
חשוב לנקות את גוף השסתום באופן קבוע כדי למנוע הצטברות של משקעים או פסולת. השתמש בחומר ניקוי עדין ובמים כדי לנקות את גוף השסתום.
בדוק את אספקת האוויר
אספקת האוויר חיונית לפעולת שסתום הפרפר הפנאומטי. ודא שאספקת האוויר נקייה ויבשה, ושהלחץ נמצא בטווח המומלץ.
בדוק את השסתום
חשוב לבצע בדיקות קבועות לשסתום הפרפר הפנאומטי על מנת לוודא שהוא פועל כהלכה. בדוק את השסתום לפחות פעם בשנה כדי לוודא שהוא פועל כהלכה.
הַתקָנָה
חיוני לוודא שהשסתום מותקן כהלכה. יש להתקין את השסתום בסביבה נקייה ויבשה ואין להיחשף לטמפרטורות קיצוניות, לאור שמש או לגזים קורוזיביים/עורים.
סביבת פעולה
סביבת ההפעלה צריכה להיות נקייה מכל חסימה, פסולת או כל חומר אחר שיכול לפגוע בפעולה חלקה של השסתום. בנוסף, אסור להכניס את השסתומים ללחץ גבוה, לשינויים פתאומיים בלחץ או לקצבי זרימה גבוהים, מכיוון שהדבר עלול לגרום נזק לשסתום.
תחזוקה שוטפת
תחזוקה שוטפת של השסתום חיונית לפעולתו החלקה ולתוחלת החיים הארוכה. יש לנקות ולשמן את השסתום מעת לעת, וכל חלקים בלויים או פגומים יש להחליף מיידית.
ציוד בטיחות
ודא תמיד שהמפעילים לובשים ציוד בטיחות מתאים בזמן הטיפול וההפעלה של השסתום. זה יכול לכלול כפפות, הגנה לעיניים/אוזניים ומסכות נשימה כדי למנוע כל פציעה או חשיפה לחלקיקים מסוכנים.
כיבוי חירום
השסתום צריך להיות מצויד במנגנון כיבוי חירום, אותו ניתן להפעיל בכל תקלה או חירום. מנגנון זה מבטיח שהשסתום נסגר אוטומטית, ומונע כל נזק למערכת.
גודל וסוג שסתום
הדבר הראשון שאתה צריך לעשות הוא לקבוע את הגודל והסוג של שסתום הפרפר שאתה צריך. שקול את קצב הזרימה, הלחץ והטמפרטורה של המדיה שבה אתה מטפל, כמו גם את גודל הצינור וסוג החיבור. שסתומי פרפר מגיעים במגוון גדלים, החל מכמה סנטימטרים ועד כמה מטרים בקוטר. הסוגים הנפוצים ביותר של שסתומי פרפר הם רקיק, זיז ואוגן.
חוֹמֶר
בחר חומר שסתום התואם למדיה שבה תטפל. חומרים נפוצים כוללים נירוסטה, פלדת פחמן, ברזל יצוק ופלסטיק. גורמים כמו טמפרטורה, לחץ והרכב כימי של המדיה יכולים להשפיע על בחירת החומר.
מפעיל שסתום
מפעיל פנאומטי הוא אחת האפשרויות הפופולריות ביותר עבור שסתומי פרפר. הוא משתמש באוויר דחוס כדי לפתוח ולסגור את השסתום, מה שהופך אותו לאידיאלי עבור תהליכים אוטומטיים. שקול את הגודל והסוג של המפעיל הדרושים כדי להבטיח פעולת שסתום תקינה. מפעילים זמינים בגדלים שונים, החל מקטן ועד גדול, והם יכולים להיות בעלי פעולה כפולה או קפיצית.
דרישות מומנט
המומנט הנדרש לפתיחה וסגירה של השסתום הוא שיקול קריטי נוסף. ודא שאתה בוחר שסתום עם מספיק מומנט כדי להתמודד עם הלחץ וקצב הזרימה הנדרשים. מומנט לא מספיק עלול להוביל לסגירה מלאה של השסתום, וכתוצאה מכך לדליפה, בעוד מומנט עודף עלול לגרום לנזק מכני לשסתום או למפעיל.
הסמכה ותאימות
בדוק שהשסתום עומד בתקני התעשייה הרלוונטיים, כגון מכון הנפט האמריקאי (api) או ארגון התקנים הבינלאומי (iso). חפש סימני אישור כדי להבטיח שהשסתום עומד בתקנים אלה ויכול להתמודד עם המדיה והתנאים הספציפיים שבהם הוא ישמש.
תחזוקה ותיקון
בחר שסתום קל לתחזוקה ותיקון. על השסתום להיות חלקים פשוטים ונגישים שניתן להחליף בקלות במקרה של נזק או בלאי. במידת האפשר, חפש שסתומים בעלי חיי שירות ארוכים ודורשים תחזוקה מינימלית.
כיצד להתקין שסתום פרפר פניאומטי
הכינו את החומרים
לפני התקנת שסתום הפרפר הפנאומטי, הקפד להחזיק את כל הכלים והחומרים הדרושים. זה כולל את שסתום הפרפר הפנאומטי, את חומרת ההרכבה וכל דבק או מחברים הדרושים. חשוב לבדוק את המלצות היצרן לגבי כלים וחומרים ספציפיים, שכן הם עשויים להשתנות לפי סוג ומותג של שסתום פרפר פנאומטי.
אתר את אזור ההתקנה
זהה את המיקום בו יותקן שסתום הפרפר הפנאומטי, וודא שהאזור נקי וללא פסולת. אם שסתום הפרפר הפנאומטי מותקן בצינור, ודא שהצינור נקי וללא חסימות או חסימות.
הרכיבו את שסתום הפרפר הפנאומטי
הרכיבו את שסתום הפרפר הפנאומטי על ידי יישור גוף השסתום, מכסה המנוע והמושבים. הברג את מכסה המנוע על גוף השסתום, וודא שהמכסה מחובר היטב. יישר את המושבים של גוף השסתום, והכנס את הצינור או האביזרים לתוך גוף השסתום.
התקן את שסתום הפרפר הפנאומטי
התקן את שסתום הפרפר הפנאומטי על ידי יישורו עם הצינור או האביזרים, והצבתו במיקום הרצוי. הפעל לחץ על שסתום הפרפר הפנאומטי כדי להושיב את המושבים ולוודא שהשסתום ממוקם כראוי. השתמש בדבק או במהדקים הדרושים כדי לאבטח את שסתום הפרפר הפנאומטי למקומו, וודא שהשסתום ישר ומסתתר.
עקרון עבודה שסתום פרפר פנאומטי
שסתום הפרפר הפנאומטי הוא שסתום המופעל באופן ידני המשתמש במפעיל פנאומטי כדי לשלוט בזרימת הנוזל דרך צינור או מערכת. הוא מורכב בדרך כלל מגוף שסתום, ידית, מכסה מנוע ומפעיל פנאומטי. גוף השסתום הוא מעטפת גלילית המאכלסת את מנגנון השסתום, והידית היא רכיב בצורת טריז המשמש לפתיחה וסגירה של השסתום. . מכסה המנוע הוא רכיב דמוי שרוול היושב מעל גוף השסתום ויוצר אטימה בין גוף השסתום לצינור או אביזרי. המפעיל הפנאומטי הוא רכיב גלילי המחובר לגוף השסתום ומכיל בוכנה המופעלת על ידי אוויר דחוס.
