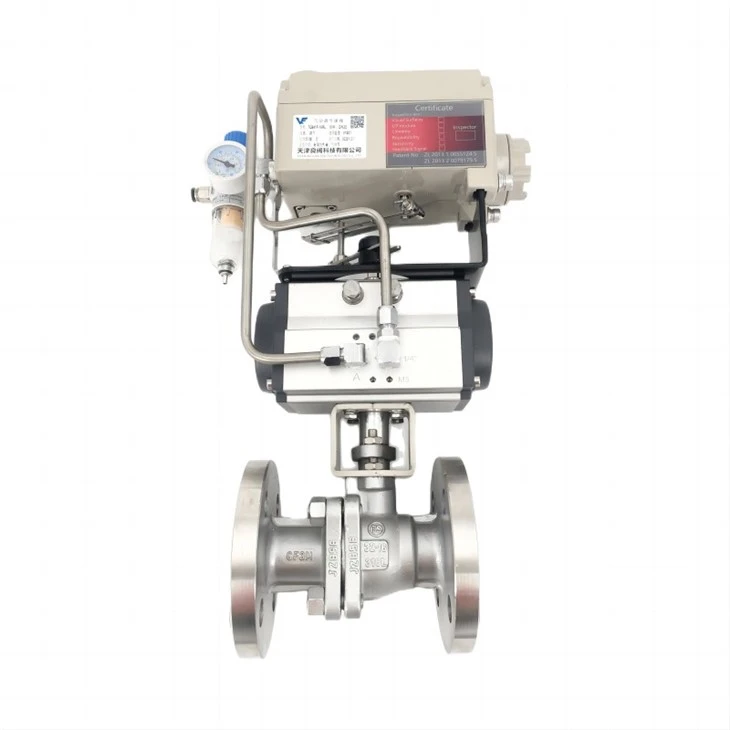

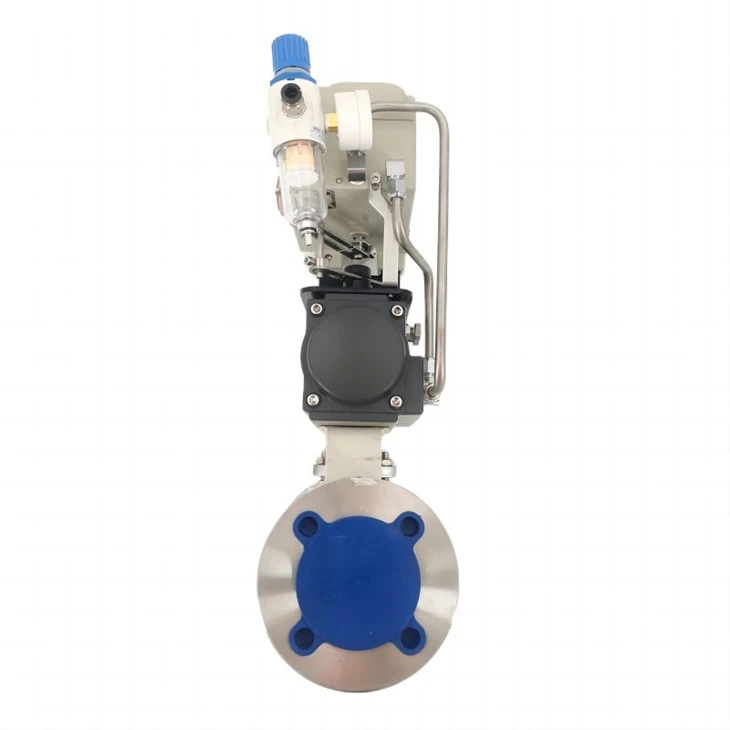

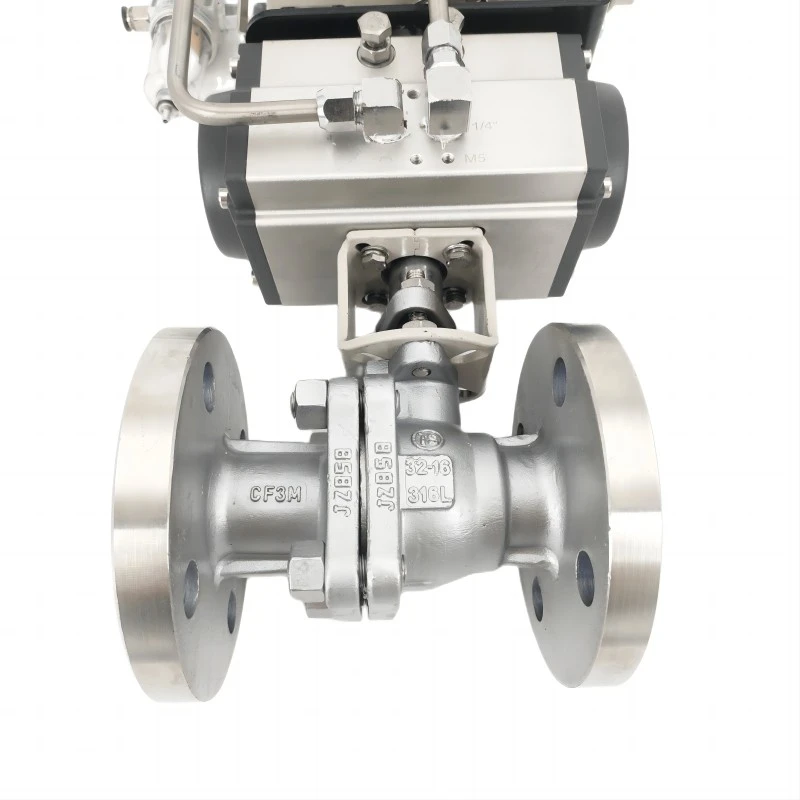

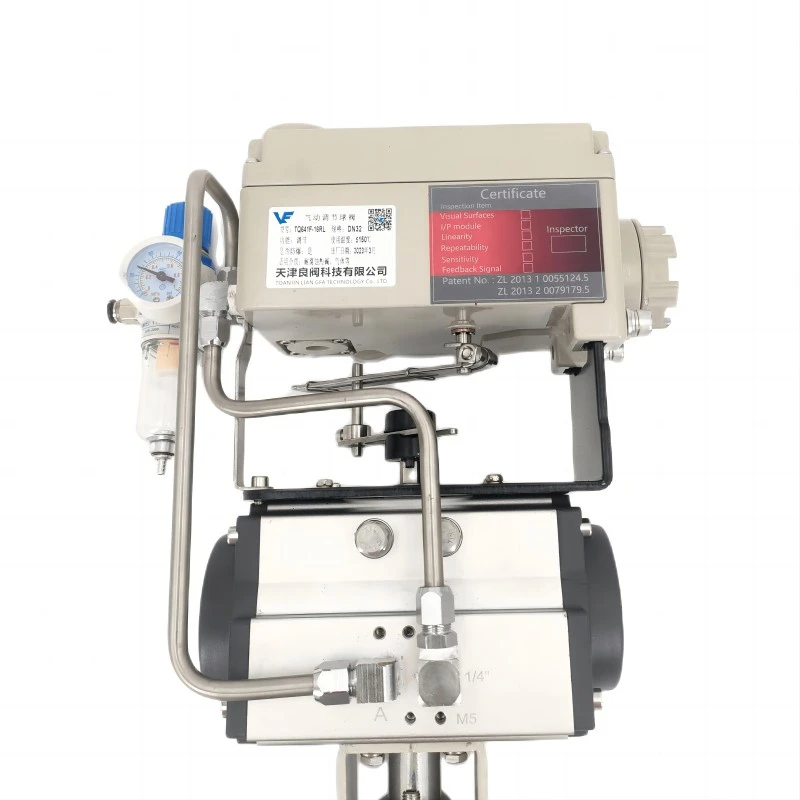

שסתום כדורי ויסות פניאומטי

דגם מוצר	Q641X-16P
חומר גוף השסתום	WCB/304/316L וכו' הם אופציונליים
חומר לוחית שסתומים	304/316L הוא אופציונלי
חומר איטום	PPR/PTFE וכו' הם אופציונליים
חומר גזע שסתום	2r13/304/316 וכו' הם אופציונליים
רמת לחץ	PN10, PN16, 150LB וכו' הם אופציונליים
שימוש בטמפרטורה	על פי הטמפרטורה המקסימלית של חומר האיטום, ניתן לבחור אותו מתחת ל-200 מעלות
מצב נהיגה	AT משחק כפול / ATE משחק יחיד הוא אופציונלי
אביזרים	מסנן, מכשיר תשובה, שסתום סולנואיד, מנגנון ידני, מתקן הם אופציונליים





בליבו של שסתום הכדור הפניאומטי הוא השילוב של מנגנון שסתום כדורי ומפעיל פנאומטי, אשר יחד מספקים שליטה מדויקת על זרימת הנוזלים. ככה זה עובד:



1. מנגנון שסתום כדורי:

• הליבה של השסתום היא כדור כדורי עם חור (או יציאה) במרכזו. כאשר החור מתיישר עם נתיב הזרימה, הנוזל עובר דרך השסתום בחופשיות. כאשר הכדור מסובב 90 מעלות על ידי המפעיל, החור מאונך לנתיב הזרימה, ולמעשה עוצר את הזרימה.
• סיבוב הכדור נשלט על ידי המפעיל, המאפשר התאמה עדינה לקצב הזרימה. זה מאפשר לשסתום לווסת זרימה בדייקנות גבוהה, מה שהופך אותו לאידיאלי עבור יישומים הדורשים קצבי זרימה משתנים.



2. הפעלה פניאומטית:

• המפעיל הפנאומטי משתמש באוויר דחוס כדי ליצור את הכוח הדרוש לסובב את הכדור. שיטת הפעלה זו מגיבה מאוד, ומאפשרת התאמות מהירות ומדויקות.
• מפעילים פניאומטיים ניתנים לשליטה מרחוק, מה שמאפשר הפעלה אוטומטית ושילוב במערכות בקרה גדולות יותר. אוטומציה זו משפרת את היעילות והבטיחות של התהליך הכולל.





העיצוב והבנייה של שסתום הכדור הפניאומטי הם המפתח לביצועים ולעמידותו. להלן המאפיינים המבניים העיקריים:



1. חומרים באיכות גבוהה:

גוף השסתום, הכדור והמושבים עשויים בדרך כלל מחומרים כמו נירוסטה, פליז או סגסוגות אחרות המציעות עמידות מצוינת בפני קורוזיה, בלאי ולחץ גבוה. זה מבטיח עמידות לטווח ארוך גם בסביבות קשות.



2. עיצוב קומפקטי וחזק:

• העיצוב הקומפקטי של השסתום הכדורי הופך אותו למתאים להתקנות בהן המקום מוגבל. למרות גודלו הקטן, השסתום חזק ומסוגל להתמודד עם יישומים בלחץ גבוה.
• העיצוב ממזער את ירידת הלחץ על השסתום, ומבטיח זרימת נוזל יעילה עם אובדן אנרגיה מינימלי.



3. יכולת כיבוי הדוקה:

• עיצוב השסתום הכדורי מספק אטימה הדוקה כשהוא סגור, ומונע כל דליפה. זה חשוב במיוחד ביישומים שבהם מניעת אובדן נוזלים או זיהום היא קריטית.
• משטחי האיטום עשויים לרוב מחומרים כמו PTFE (טפלון) או אלסטומרים אחרים, המציעים ביצועי איטום מצוינים ועמידות בפני שחיקה.



4. תחזוקה קלה וחיי שירות ארוכים:

• מבנה השסתום מאפשר פירוק ותחזוקה קלים. תכונה זו חיונית להפחתת זמן השבתה ועלויות תחזוקה.
• עמידות החומרים והעיצוב גורמים לכך שהשסתום דורש תחזוקה פחות תכופה ובעל חיי שירות ארוכים יותר בהשוואה לסוגי שסתומים אחרים.



5. אפשרויות הרכבה מגוונות:

ניתן להתקין את השסתום במנחים שונים ולחבר אותו למערכות צנרת שונות באמצעות חיבורי הברגה, אוגן או מרותך. הרבגוניות הזו הופכת אותו להתאמה למגוון רחב של מערכים תעשייתיים.
