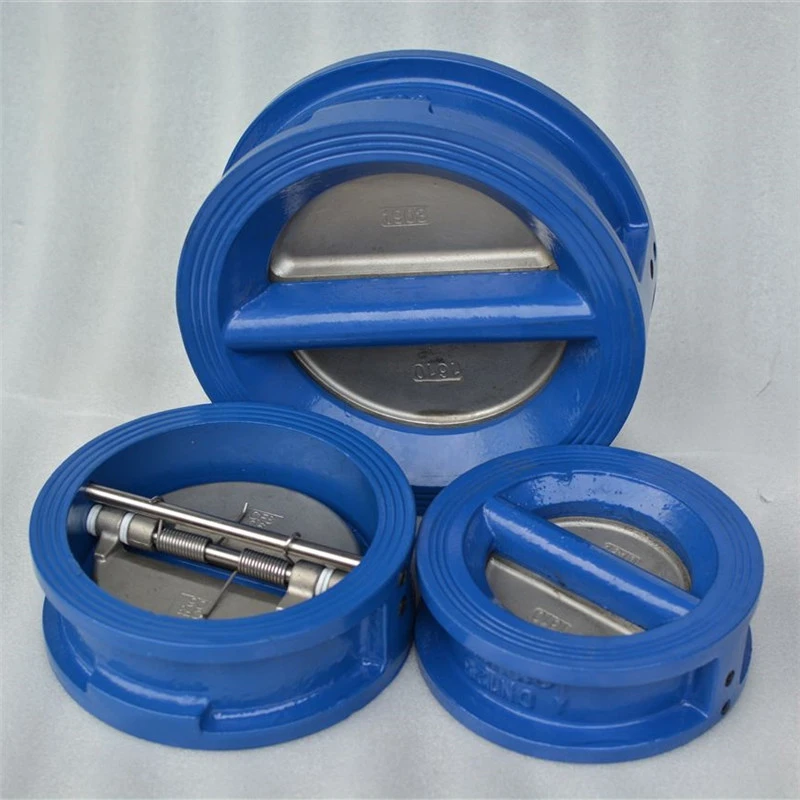

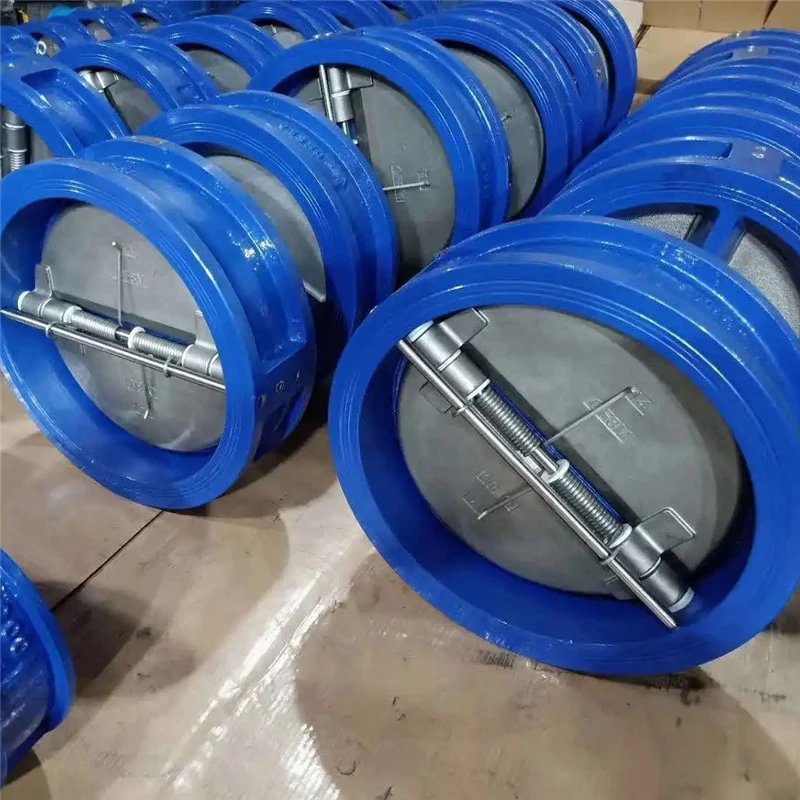

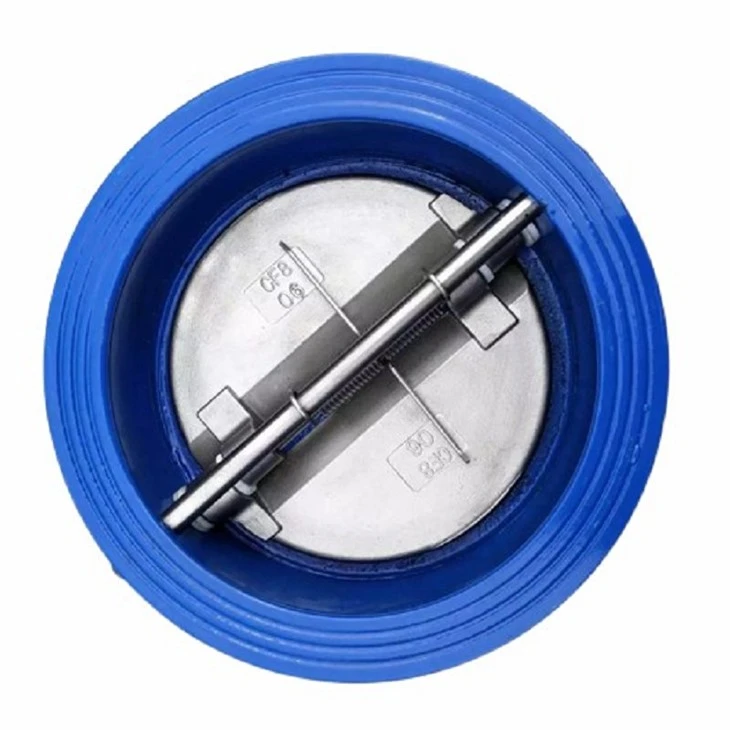

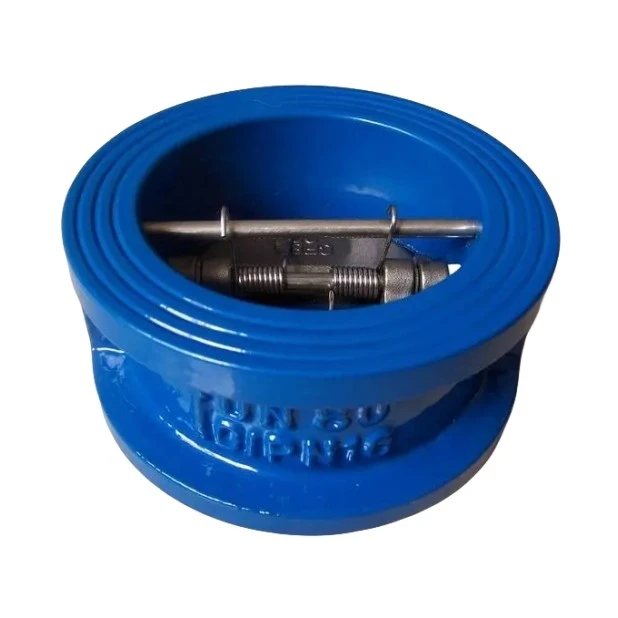

שסתום סימון פרפר

שם המוצר: שסתום סימון פרפר
דגם: DH77X-16ש
מידות: DN50-DN600
שיטת חיבור: רקיק
לחץ עבודה: PN10 PN16 150LB
טווח טמפרטורה: -10 מעלות -200 מעלות









הדיסק של שסתום סימון פרפר הוא בצורתו מעגלית ומסתובב סביב הציר של תעלת מושב השסתום. בשל התעלה המיועלת בתוך השסתום, התנגדות הזרימה קטנה מזו של שסתום סימון פרפר עולה. הוא מתאים ליישומים בקוטר גדול עם קצבי זרימה נמוכים ושינויי זרימה נדירים, אך אינו מתאים לזרימה פועמת, מכיוון שביצועי האיטום שלו אינם טובים כמו של סוג עולה ויורד. שסתומי סימון פרפר מחולקים לשלושה סוגים: דיסק יחיד, דיסק כפול ורב דיסק. שלושת הסוגים הללו מסווגים בעיקר לפי קוטר השסתום, על מנת למנוע פגיעה הידראולית כאשר המדיום מפסיק לזרום או זורם לאחור.



שסתומי סימון פרפר: מחולקים לשני סוגים לפי צורת העבודה של דיסק השסתום:

1. בדוק שסתומים כשדיסק השסתום מחליק לאורך קו המרכז האנכי של גוף השסתום. ניתן להתקין שסתומי סימון פרפר רק על צינורות אופקיים, ודיסק השסתומים יכול לשמש ככדור על שסתומי סימון בקוטר קטן בלחץ גבוה. צורת גוף השסתום של שסתום סימון פרפר זהה לזו של שסתום גלובוס (שניתן להשתמש בו להחלפה עם שסתומי גלובוס), כך שמקדם התנגדות הנוזל שלו גדול יחסית. המבנה שלו דומה לזה של שסתום גלובוס, כאשר גוף השסתום והדיסק זהים לשסתום הגלובוס. החלק העליון של דיסק השסתום והחלק התחתון של מכסה השסתום מצוידים בשרוולי הדרכה. שרוול ההובלה של דיסק השסתום יכול לעלות וליפול בחופשיות בתוך שרוול ההובלה של דיסק השסתום. כאשר המדיום זורם במורד הזרם, דיסק השסתום נפתח על ידי הדחף הבינוני. כאשר המדיום מפסיק לזרום, דיסקית השסתום נוחתת על מושב השסתום באנכיות עצמית, ומונעת מהמדיום לזרום לאחור. הכיוון של ערוצי הכניסה והיציאה הבינוניים של שסתום הסימון של הפרפר הישר מאונך לכיוון ערוץ מושב השסתום; לשסתום הסימון ההרמה האנכי יש תעלת כניסה ויציאה בינונית באותו כיוון כמו תעלת מושב השסתום, והתנגדות הזרימה שלו קטנה מזו של סוג ישר;

2. שסתום סימון עם דיסק מסתובב סביב סיכה במושב השסתום. לשסתום הסימון של הפרפר יש מבנה פשוט וניתן להתקין אותו רק על צינורות אופקיים, וכתוצאה מכך ביצועי איטום גרועים.





1. העיצוב חדשני וסביר, המבנה מושלם, המשקל קל והפתיחה והסגירה מהירות.

2. מומנט ההפעלה קטן, הפעולה נוחה, חוסכת עבודה ומיומנת.

3. ניתן להתקין אותו בכל עמדה וקל לתחזוקה.

4. ניתן להחליף את החותם, וביצועי האיטום אמינים להשגת איטום דו כיווני ואפס דליפה.

5. לחומר האיטום יש מאפיינים של עמידות להזדקנות, עמידות בפני קורוזיה חלשה וחיי שירות ארוכים.





1. הפתיחה והסגירה נוחה ומהירה, חוסכת בעבודה, ועמידות הנוזלים קטנה, כך שניתן להפעיל אותה לעיתים קרובות.

2. מבנה פשוט, גודל קטן וקל משקל.

3. הוא יכול להעביר בוץ, ויש פחות נוזלים המצטברים בפתח הצינור.

4. בלחץ נמוך ניתן להשיג איטום טוב.

5. ביצועי התאמה טובים.
