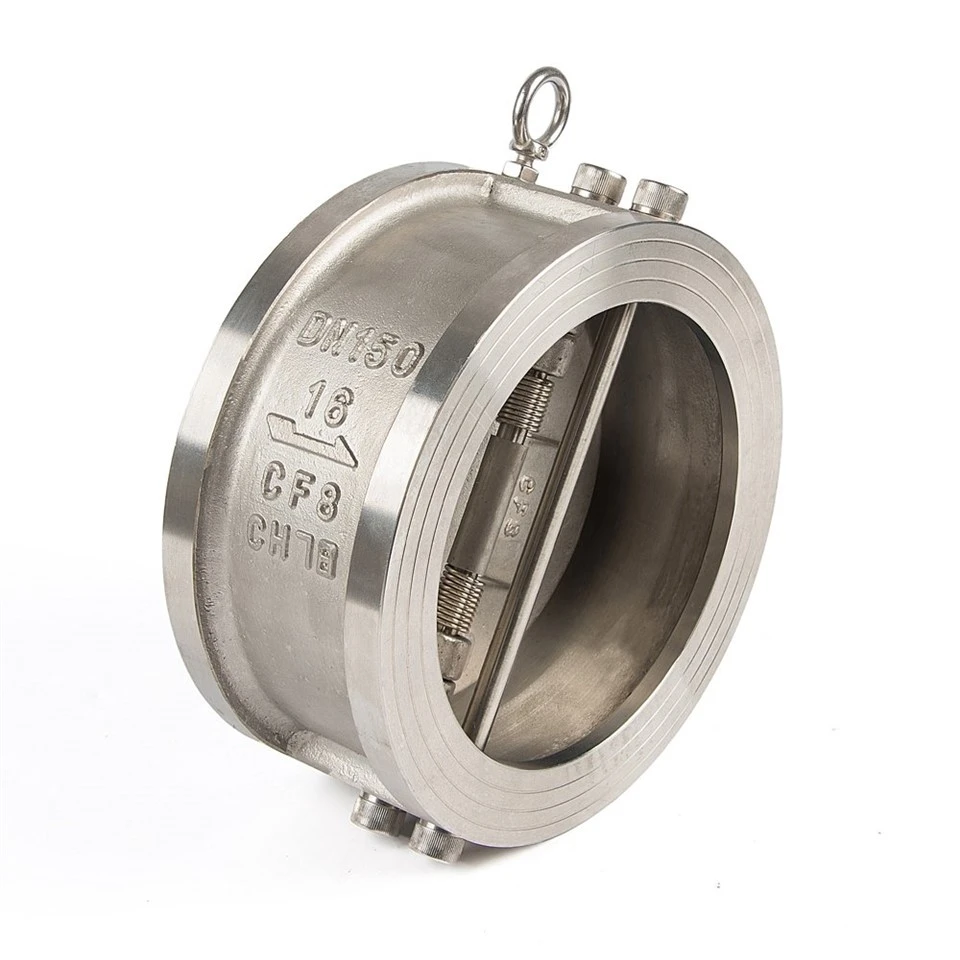

שסתום סימון פרפר מנירוסטה

שם המוצר: שסתום סימון פרפר מנירוסטה אל חלד
דגם: DH77X-10/16P
מידות: DN40-DN1000
שיטת חיבור: רקיק
לחץ עבודה: PN16,PN10,150LB,5K,10K
טווח טמפרטורה: -10 מעלות -100 מעלות
ציפוי: ציפוי אפוקסי Fusion Bonded בהתאם ל-ANSI/AWWA C550





שסתום הסימון פרפר מנירוסטה הוא גם שסתום סימון פעולת נדנדה, אך זהו שסתום דיסק כפול שנסגר בפעולת קפיץ. הנוזל מלמטה למעלה דוחף את דיסק השסתום פתוח. לשסתום מבנה פשוט והוא מהודק בין שני אוגנים, בגודל כללי קטן ומשקל קל.

לשסתום הסימון פרפר מפלדת אל-חלד יש שני דיסקים בצורת D עמוסי קפיצים הממוקמים על פיר צלעות על פני חור השסתום. מבנה זה מקצר את המרחק שמרכז הכובד של דיסק השסתום נע. בהשוואה לשסתומי סימון נדנדת דיסק בודד באותו גודל, מבנה זה גם מפחית את משקל דיסק השסתום ב-50%. עקב השימוש בעומס קפיץ, שסתום זה מגיב מהר מאוד לזרימה חזרה.









1. מבנה קל משקל של דיסק כפול של שסתומי סימון פרפר מנירוסטה הופך את איטום המושב והתפעול ליעילים יותר.
2. פונקציית קפיץ הזרוע הארוכה של שסתומי הסימון פרפר מנירוסטה מאפשרת לדיסק השסתום להיפתח ולסגור ללא חיכוך, והקפיץ פועל באופן עצמאי לסגירת דיסק השסתום (DN150 ומעלה).
3. שרוול התמיכה בצירים של שסתום הסימון פרפר מפלדת אל-חלד מפחית חיכוך וממזער את תופעת פטיש המים כאשר הוא נעצר על ידי דיסק שסתום עצמאי (קוטר גדול יותר).
4. בהשוואה לשסתומי הסימון הנדנודיים הרגילים, לשסתומי הסימון הפרפרים מנירוסטה יש מבנה חזק יותר, קל יותר, קטן יותר, יעיל יותר וזול יותר. שסתום זה עומד בסטנדרטים של API 594. עבור רוב הגדלים, האורך המבני של שסתום זה הוא רק 1/4 מזה של שסתום רגיל, ומשקלו הוא 15% עד 20% מזה של שסתום רגיל. לכן, זה גם זול יותר מאשר שסתום סימון נדנדה. זה גם קל יותר להתקנה.
5. לשסתום הסימון פרפר מפלדת אל-חלד יש גם תכונות מבניות מיוחדות, מה שהופך אותו לשסתום סימון נטול פגיעה בעל ביצועים גבוהים. תכונות אלה כוללות פתיחה ללא ניקוי, רוב גדלי השסתומים מצוידים במבני קפיצים עצמאיים ומערכת תומכת דיסק עצמאית. חלק מהמאפיינים הללו אינם מחזיקים בשסתומי הסימון. ניתן לעצב את שסתום הסימון הפרפר כפול דיסק גם כגוף שסתום מורחב מסוג אוזן מוגבהת עם אוגן כפול.
