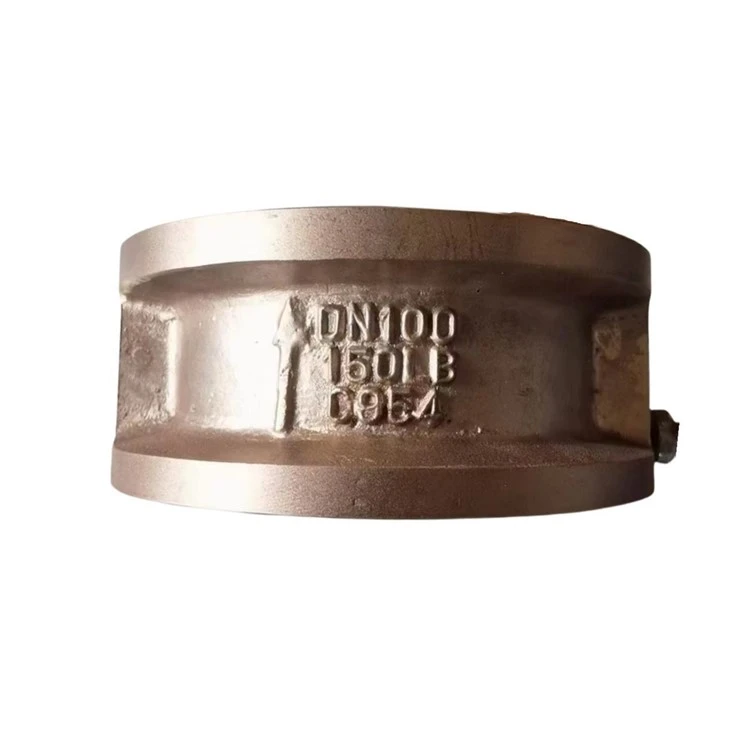

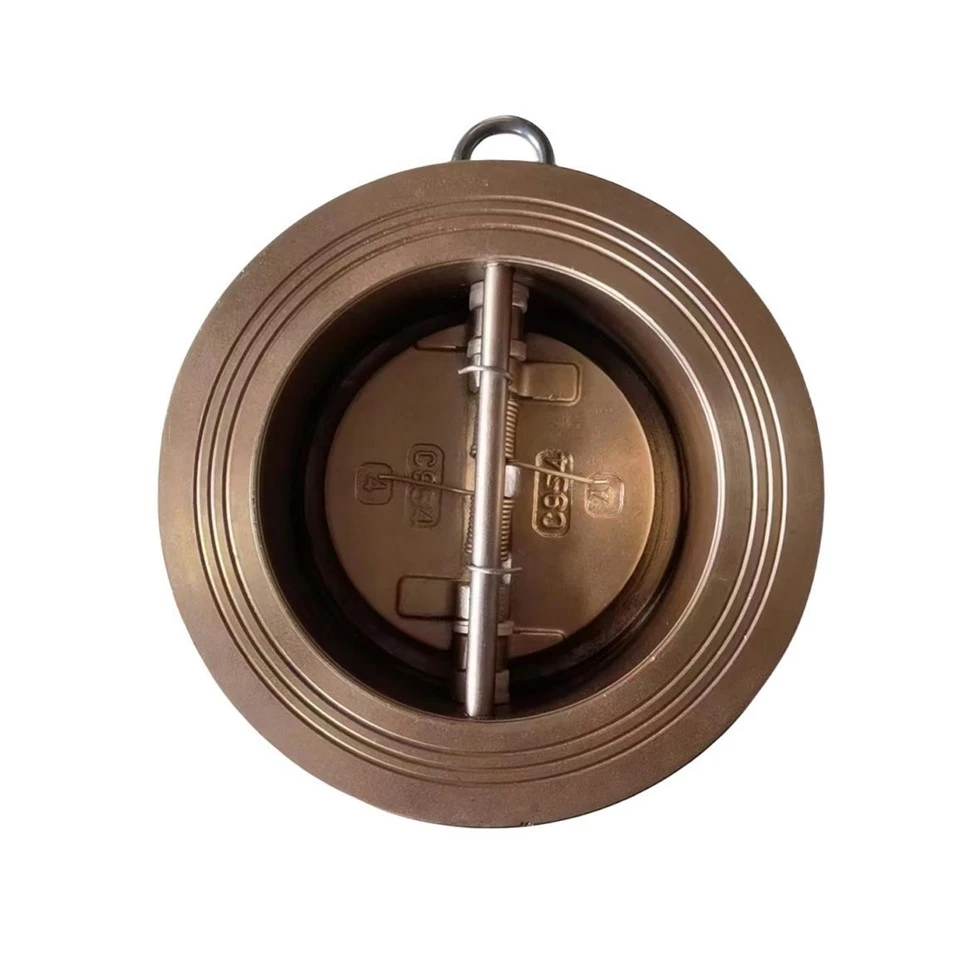

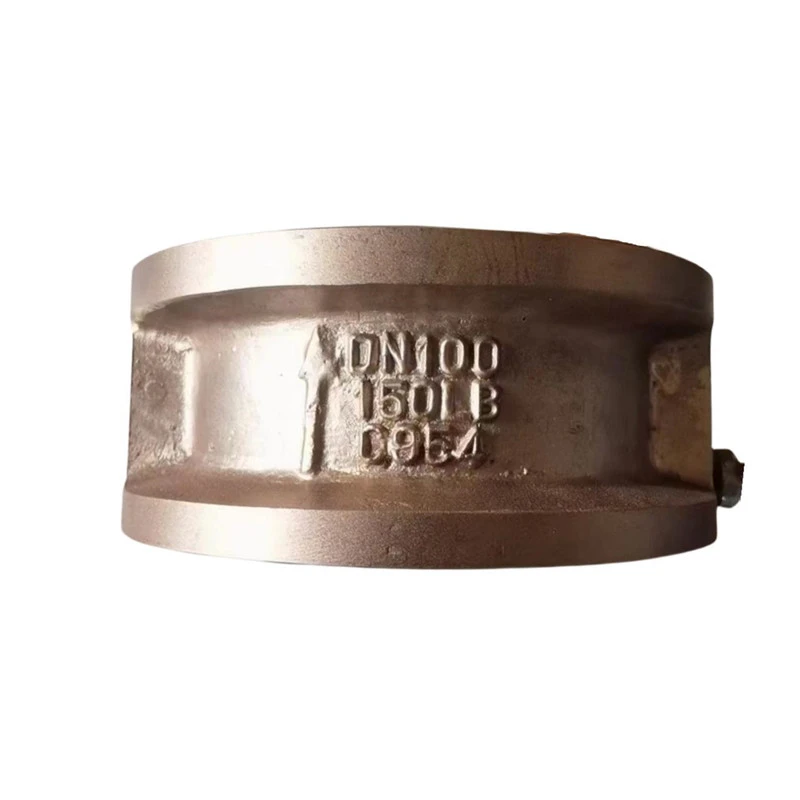

שסתום בדיקה כפול

שם המוצר: שסתום סימון כפול
דגם: DH77X-10/16T
מידות: DN40-DN1000
שיטת חיבור: רקיק
לחץ עבודה: PN16,PN10,150LB,5K,10K
טווח טמפרטורה: -10 מעלות -100 מעלות
ציפוי: ציפוי אפוקסי Fusion Bonded בהתאם ל-ANSI/AWWA C550





התרשים המבני של שסתומי הסימון של הפרפר הוא פשוט מאוד, ובהשוואה לשסתומי הסימון האחרים, גם האורך המבני שלהם קצר מאוד. שסתום סימון פרפר, הידוע גם בשם שסתום סימון פרפר, מחובר בסגנון רקיק. לוחית השסתום מורכבת משתי לוחות פרפר חצי מעגליות, המחוברות בגבעול השסתום ומאופסות בכוח על ידי קפיצים. עקרון העבודה של שסתום סימון פרפר הוא: כאשר המדיום זורם דרך תעלת גוף השסתום, הלחץ הבינוני גדול מכוח הקפיץ, ושתי לוחות פרפר נדחפות, השסתום נפתח והמדיום זורם; כאשר המדיום מפסיק לזרום, עקב כוח הקפיץ, נאלצות שתי לוחות הפרפר להתאפס, והשסתום נסגר כדי למנוע מהמדיום לזרום בחזרה. תרשים מבנה שסתום סימון פרפר שסתום סימון פרפר, הידוע גם בשם שסתום סימון דיסק כפול, משטח האיטום שלו יכול להיות עשוי מחומר עמיד בפני שחיקה או מרופד בגומי, עם מגוון רחב של יישומים ואיטום אמין. שסתומי סימון פרפר הם שסתומים אוטומטיים שאינם דורשים הפעלה ידנית. שסתום מסוג זה משמש בדרך כלל לצנרת טהורה, כמו גם צנרת תעשייתית, סביבתית, טיפול במים ואינסטלציה לבניינים רבי קומות כדי למנוע זרימה חזרה בינונית. למנוע זרימה הפוכה של המדיום.









1. גודל קטן, קל משקל, ומבנה קומפקטי.

2. הסתמכו על מומנט הקפיץ שייסגר במהירות מעצמו.

3. ניתן להתקין על צינורות אופקיים ואנכיים כאחד.

4. ביצועים בטוחים ואמינים, עם ביצועים טובים נגד הפרעות.

5. איטום קו, עם ביצועי איטום טובים יותר, יכול להשיג אפס דליפה בלחץ סטטי.

6. חוזק ההדבקה בין הגומי לגוף השסתום גבוה, מה שיכול למנוע ביעילות את נפילת מושב השסתום במהלך השימוש.

7. האוגנים העליונים והתחתונים והדפנות הפנימיות של גוף השסתום מטופלים בשמן קשיח נגד חלודה כדי למנוע נזק לסרט הצבע במהלך תהליך גיפור הגומי לאחר הריסוס, כמו גם הזדקנות מושב שסתום הגומי הנגרמת על ידי משני. טמפרטורה גבוהה.

8. גוף השסתום עשוי מאבקת שרף אפוקסי, בעל הידבקות חזקה וחוזק פגיעה גבוה.

9. האוגנים העליונים והתחתונים אטומים בקווי מים לביצועי איטום טובים יותר.
